XMAY20-70/800-UBK

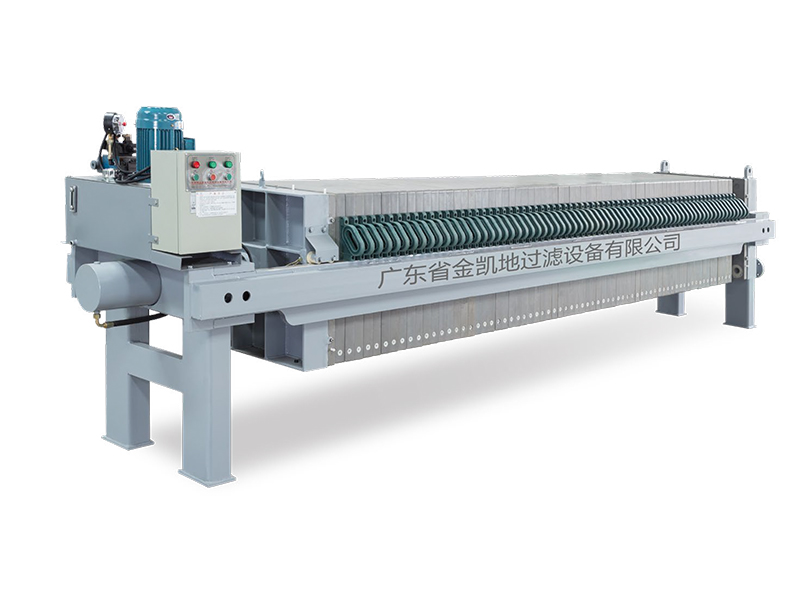

廂式壓濾機800型係列(液壓壓緊、自動保壓)可選配:自動拉板，自動接液翻板

①、采用液壓裝置作為(wei) 壓緊,鬆開濾板的動力裝置
②、操作簡單,維修方便,配有多種安全裝置,確保操作人員安全
③、機架采用優(you) 質實心鋼板焊接而成,強度高,結構穩定壽命長,表麵采用特別防腐處理
④、主梁上部覆有304不鏽鋼,能有效降低濾板與(yu) 主梁間的摩擦阻力,降低工作強度
⑤、采用先進液電控製係統,采用知名品牌元件,液壓閥件經主體(ti) 數控精密加工,確保經久耐用
⑥、濾板采用聚丙烯原料與(yu) 配方,高壓模壓成型一次成形,具有結構強度高、耐腐蝕、抗衝(chong) 擊、使用壽命長等特點
⑦、采用液電一體(ti) 化,占地少,外形美觀,操作簡單,濾板耐壓壽命長,效率快,濾餅含固高。

產品詳情

產(chan) 品優(you) 勢

結構較簡單，操作容易，運行穩定，保養(yang) 方便;過濾麵積選擇範圍靈活，占地少;對物料適應性強, 效率高，含水率低，適用於(yu) 各行各業(ye) 物料脫水處理。現已應用於(yu) 市政、礦山、紙業(ye) 等多個(ge) 大型固廢脫水處理行業(ye) 。設備使用簡單，操作、維護方便，是理想的固液分離設備。專(zhuan) 利技術（專(zhuan) 利類型：發明，專(zhuan) 利號：CN104260402A），方形濾板，濾板麵結構自主知識產(chan) 權設計，使用壽命長，密封性強，不噴漿，耐高壓，過濾效果好，濾餅含固高。


結構與(yu) 工作原理

本公司生產的係列廂式自動壓濾機是集機、電、液於一體的先進分離機械設備，它主要由五大部分組成：機架部分、自動拉板部分、過濾部分、液壓部分和電器控製部分。

（注：還可根據用戶需求增加接液盤、翻板、儲(chu) 泥鬥、水洗係統、濾布曲張架、氣卸料等）


技術參數

過濾麵積

Filtration area
濾板外形

Plate size
濾板厚度

Thickness of filter piate
濾餅厚度

Thickness of filtercake
濾室數量

Chambers No.
濾室理論總容積

Total volume
整機外形尺寸
長x寬x高
External dimension
LxWxH
安裝基礎尺寸

Dimension of installed base
濾室內工作壓力

Working pressure
電機功率

Motor power
整機質量

Weight
m²
 mm mm mm pc
 L
 mm mm Mpa
 kw kg
20 800x800 60 32 19 320 2765x1100x1200 2200 ≤1.0 2.2 2160
30 800x800 60
 32
 29 480 3365x1100x1200
 2800 ≤1.0
 2.2
 2490
40 800x800
 60
 32
 39 640 3965x1100x1200
 3400 ≤1.0
 2.2
 2820
50 800x800 60
 32
 49 800 4565x1100x1200
 4000 ≤1.0
 2.2
 3140
60 800x800
 60
 32
 59 960 5165x1100x1200
 4600 ≤1.0
 2.2
 3470
70 800x800
 60
 32
 69 1120 5765x1100x1200
 5200 ≤1.0
 2.2
 3950


產(chan) 品詳情

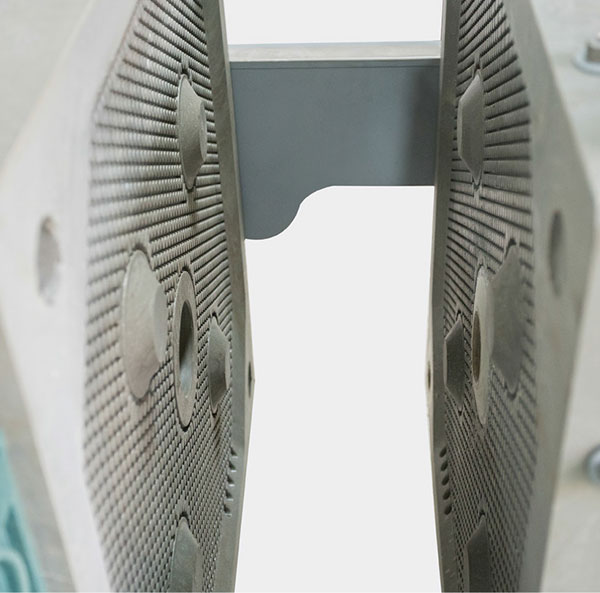

1、液電一體化，自動化程度高，高壓力過濾，采用進口材質高分子PE濾板；
2、濾腔進料孔附近均勻設有4隻支撐柱，濾板成型後，整體強度加大，延長使用壽命，濾餅直徑放大10mm, 確保產量不變；
3、全新進料孔，模具邊厚中薄，有效減少中間4個凸台周邊破裂及濾板邊框破裂。

4、本濾板實用新型（專(zhuan) 利類型：實用新型、專(zhuan) 利號：CN205988593U）的優(you) 點是，降低凸起膠粒的阻力，增加了注入物料在濾腔裏的流動性，從(cong) 而更有效地保證了物料在濾板裏的均勻性，有效防止了高壓力時“爆板”現象。


應用範圍

廣泛使用於環保類、市政、生活、工業、冶金、化工、建材、煤炭、煉油、食品、醫藥、電鍍、陶瓷等固液分離行業。
